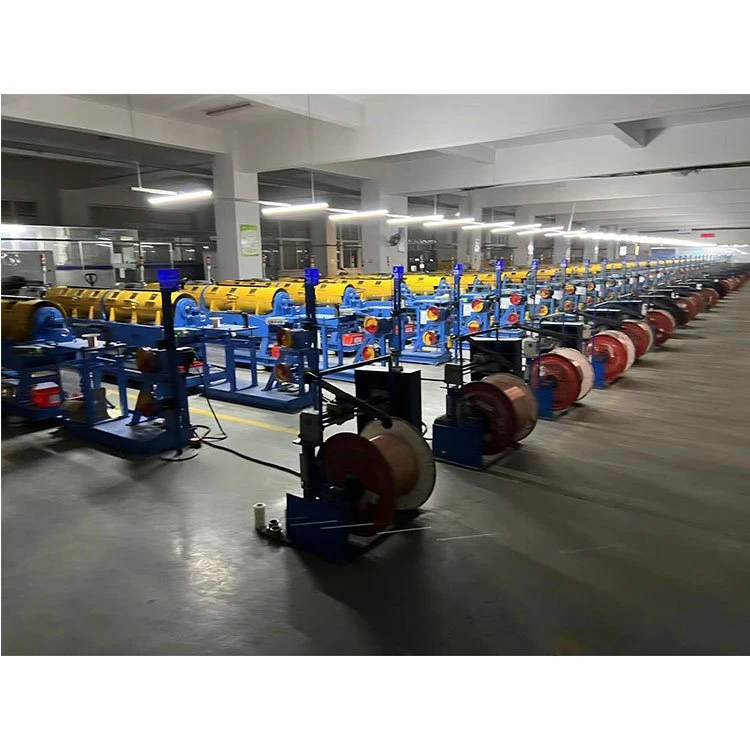

120/12 Vandret rørstrandingsmaskine

Brug

Det er velegnet til datakabler (kategori fem, seks, syv) og højfrekvente kabler, computerkabler, strømkabler og andre flerstrengede kabler og synkrone bånd.

Ydeevne egenskaber

Hovedmaskinen i HD-800 cantilever single winch vedtager en cantilever struktur, der består af PLC-program + frekvenskonverteringshastighedskontrol + pneumatisk kontrol. , for at sikre kablets ensartede spænding; For at sikre stabiliteten af den geometriske struktur efter kabelføring vedtages en kabelstruktur med en enkelt knap, og et styrehjul med stor diameter er designet til at minimere bøjning og lavt tab; Trådrullens bevægelse for at tage og tage ledningen op og trådrullens frem- og tilbagegående bevægelse gennem den dobbelte styring af den mekaniske forbindelse og det elektriske apparat sikrer, at enheden har fremragende synkronisering fra de fire tilstande af opstart, normal drift, langsomt stop og nødstop. Stabile egenskaber; stabil ydeevne af hele maskinen, enkel betjening, for at sikre fremragende produktydelse.

Hele systemet

1. Enhedens retning: venstre mod højre → højre for at trække sig tilbage

2. Strømforsyning til udstyr: 380V/50HZ

3. Maling: himmelblå (kan laves i henhold til kundens krav)

Udstyrets sammensætning

1. Øjenform og måleropsamlingsstativ-----------------------------1 sæt (standard)

2. Φ800 udkragede enkeltvridningsmaskine hovedmotor ------------- 1 sæt (standard)

(1) Strandet tråddiameter: højst Φ20 mm

(2) Anvendelig udvendig diameter på kernetråd: Φ1,0 mm-4,0 mm

(3) Vridningsafstandsområde: 30mm-200mm

(4) Hovedmotor: 15 HK motor plus regulering af frekvensomregningshastighed

(5) Opbårne motorer: 5,5 HK motor + differentiale

(6) Kabelmotor: 1HK gearmotor

(7) Spolelift: elektrohydraulisk lift

(8) Hastighed: 0 ~ 700 / min, normal hastighed 600PRM / min

(9) Dimensioner: (L×W×H) 380×172×178cm

(10) Vægt: 5500KG

(11) Diameter på optagsrullen: Φ800mm x600mm xΦ80mm (dimensioner angivet af brugeren)

3. PLC computer kontrolboks -------------------------------- 1 sæt (standard)

(1) Elektronisk styringsdel: PLC: Siemens-system,

(2) Grænseflade mellem menneske og maskine: Taiwan Wellun 7 tommer,

4. Centerindpakningsmaskine --------------------------------------- 1 sæt (ekstraudstyr)

5. Sidebåndsmaskine --------------------------------------- 1 sæt (valgfrit) match)

6. 12 dobbelt-række passive spændingsholdere--------------------1 sæt (valgfrit)

7. HD-500 automatisk udbetalingsmaskine med dobbelt hoved ---------------------- 1 sæt (ekstraudstyr)

8. HD-500 untwisting og pay-off maskine ---------------------------- 1 sæt (valgfrit)
