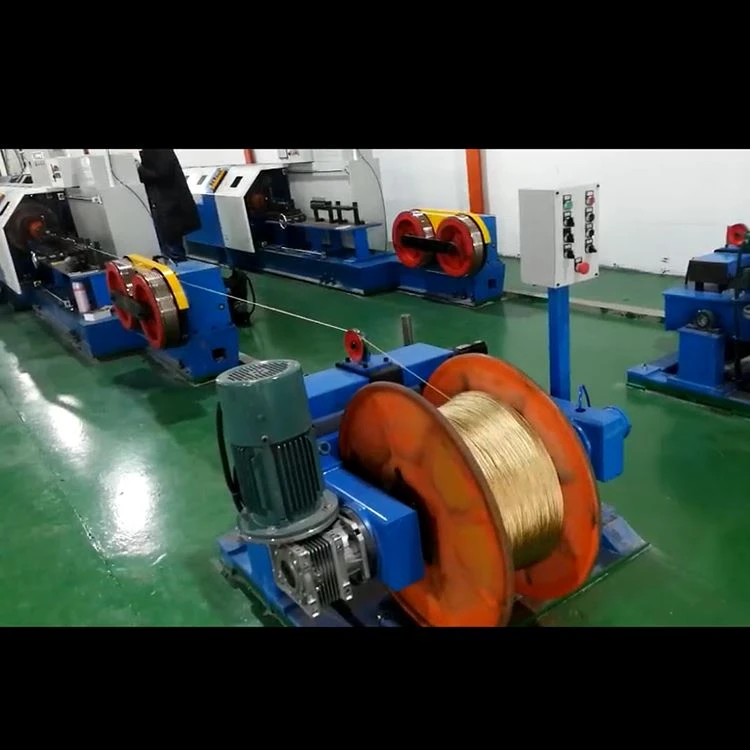

200/6 Vandret rørstrandingsmaskine

Serienummeret

Navn på købt udstyr

Overordnede dimensioner

Model

Antallet af

Vægten af

1

Højhastigheds rør twister

Bredde 1000* højde 1300* længde 7000

6/200

2800 KG

Udstyrets sammensætning

1, udstyret består af Central Line, tønde, formning, trækkraft, tilbagetrækningslinje, elektrisk kontroldel;

Projekt

Serienummeret

Udstyr struktur

Funktionskrav og parametre for enheden

seddel

Basen dette arbejde kan og ginseng Nummeret

1

Trådens diameter inden vridning (mm)

0,3 ~ 0,70

2

Diameter efter vridning (mm)

1.2 ~ 3

3

Twist rækkevidde (mm)

1 ~ 50

4

Udstyrets hastighed (R.P.M.)

Maksimal hastighed 2000 RPM, arbejdshastighed 1800 RPM, justering af udstyrshastighed kan indstilles adgangskode (PLC-funktionskontrol)

5

Driftsretning af udstyr

Vendt mod enheden er ledningen på højre side

6

Twist retning af systemet

S/Z

7

Rør gevindtilstand

Gevindskæringen

8

Område af ståltrådsstyrke (Mpa)

600 ~ 2800

9

Stop, når den foruddesignede målerlængde er nået

Målemåler vedtager PLC automatisk stop til måling af måler, målernøjagtighed ≤ 1,5%.

10

Udstyret skal stoppe automatisk, når den brudte linje detekteres i området med cylinderlegeme og presseform

Udstyret har frakoblingsstopalarmenhed.

11

LED-belysning er installeret inde i sikkerhedsdækslet

For stødsikre lamper og lanterner skal der ydes sikkerhedsbeskyttelse på overfladen for at undgå kollision af andre genstande og ståltråd

12

skjold

Hvert I-hjul svarer til et observationsvindue. Det synlige vindue er lavet af hærdet glas, og sikkerhedsdækslet åbnes fleksibelt op og ned med sømløst stålrør. Maskinen kan stoppes med det samme, hvis den åbnes ≤150 mm. Når sikkerhedsdækslet er åbent og ikke låst, kan platformen kun flyttes, men kan ikke startes normalt. Den maksimale støj er 82 dB testet i en afstand af 1000 mm fra beskyttelsesdækslet

Læg midterledningen ud

Fodringstypen

ikke-roterende

I hjul jacking system

Der er akseltype, lejestøtte mekanisk konstant spændingslinje.

Dæmpningssystemet

Brug speciel slidstærk rebfjederskruejustering

Diameterområde for Frigivelse af I-hjul (mm)

200 (i henhold til efterspørgslens I-hjulskrav)

Inde i cylinderen lægger arbejdshjulet linjen

13

I hjul jacking system

Der er akseltype, lejestøtte mekanisk konstant spændingsudladning, spændingsudsving er mindre end 3N, spændingsområde på 20 ~ 60N.

14

Dæmpningssystemet

Brug speciel slidstærk rebfjederskruejustering

15

Diameterområde for Frigivelse af I-hjul (mm)

200 (i henhold til efterspørgslens I-hjulskrav)

Cylinder del

16

Antallet af I-hjul i hver cylinder

6 *1 afsnit = 6

17

Type ledningssystem på cylinderen

Installer styrehjulet ved hver bøjning for at passere linjen, og sørg for, at ståltråden ikke glider, når du lægger linjen ud.

18

Indvendig diameter af wolframcarbiddyse til udvendig trådføring

Gevinddysen er lavet af hårdt legering YG8-materiale med en indvendig diameter på 6 mm. Det fastgøres ved skruespænding og lim for at sikre pålidelig fastgørelse.

19

Ledningsudtag Vinkel på trådbakke

Den maksimale vinkel fra tråddysen i midten af blomsterpladen til tråddysen ved tøndevæggen må ikke overstige 30°. Den maksimale vinkel på de to brudte ledninger fra den første tøndes ledningsudløb til trådindløbet til den sidste tønde må ikke overstige 25°. Den maksimale vinkel på de brudte ledninger fra den anden tøndes trådudløbsdyse til afskedsskivens ledningsudtag må ikke overstige 25°. Speciel legeringsform skal installeres ved udløb eller bøjning for at sikre, at ståltråden ikke glider fra legeringsformen.

20

Cylinderstøtteleje

Stort leje

Mærke NSK

21

Cylinder understøtter smøring af store lejer

Fedtsmurt, hvert leje er monteret på lejesædet, driftstemperatur ≤75 °C

22

Bærende sædestruktur

Duktilt jern. (QT - 400)

23

Vægtykkelse (mm)

Ikke mindre end 11 mm

24

Cylindersystem dynamisk system

Stop og nødstop skelnes. Normalt stop skal stoppes efter deceleration, hvilket kan opnås ved energiforbrugsbremsning og andre metoder. Normal stopbremsetid er mindre end 20 sekunder, og nødstop skal være afsluttet inden for 10 sekunder. Bremseklodser udskiftes let efter slid.

25

Trådbakkeramme I-hjullås

Trådbakkerammen er udstyret med aksellejer til at understøtte lodret konstant spænding, der lægges ud, og automatisk justering, der lægger spændingsanordning ud for at sikre, at hver ståltråd og streng lægger sig jævnt ud. Justering af dæmpningsspændingsskrue til højrebetjening. Hver trådbakke kan opfylde produktionsbehovet for ø 200 I-hjul.

26

I hjulleje tilstand

Horisontale støtteledninger

27

Jeg hjuldæmpning i trådbakke

Automatisk justering af trådspændingsanordning, sørg for, at hver ståltråd, streng ensartet linje. Jeg hjul på linjen, dæmpningsbælte installeret en fjeder, dæmpning af spændingsskruejustering til højre betjening.

28

Enhed til registrering af brudt linje

Break line alarm, PLC program kontrol.

29

Parallel cylinder design

Tøndelegemet er en udvendig gevindledning, der sikrer, at ståltråden fra tøndelegemets udløb til presseformens lukkemunding er ensartet, og at der ikke er noget tværgående bøjningsfænomen, og den maksimale foldevinkel mellem tøndelegemets udløbsmunding og trådpladens udløbsmunding må ikke overstige 25°.

30

Værtsbasen

Sektionsstål + stål + beton

31

Spindel drev boks

Spindless drev

Ind i formområdet Domænet

32

Hulfordeling af trådbakke

Sæt med 6 huller. Hvert sæt trådtud er lavet af hårdt legering YG6X-materiale med en indvendig diameter på 6 mm og fastgjort med lim for at sikre pålidelig fiksering.

33

Præ deformationsapparat

Bayonet installation er reserveret og tilpasset i henhold til produktstruktur specifikationer

34

Lukningsvinkel for trykning af matrice

25 ° eller derunder

35

Presselinje matriceholderstruktur

Trykfjederen justerer trykket

36

Tryk på matricestørrelse

80*50*(25+25) LÆNGDE * bredde * højde (højde: størrelse 50 efter to stykker er lukket)

Kan tilpasses

37

Skimmel base mobil

Linjepresserammen vedtager svalehalerillestyreskinne for at justere og bevæge sig fleksibelt

38

Efter deformeren

Tilpas i henhold til produktstrukturspecifikationer

Holde blyhjul

39

Trækkraft

Synkronisering af elektrisk kontrol

40

Trækkraft hjul diameter mm

318 * 2 ¢

41

Trækkraft hjul type rille / plan type

U rille

42

Trækkraft hjul støtte system

Bærende støtte

43

Antal slots/slotdiameter

Artikel 8 til 9 / R3mm

44

Slot hårdhed

Trækkraft hjul materiale GCr15, hårdhed ≥HRC58-60o

45

Realiseringen af twist distance transformation

PLC uendelig variabel hastighed

46

Målerenheden

Den ene ende af trækkrafthjulet er tæt på kontaktmåleren

47

Elektronisk måler måler enhed

PLC elektronisk måler, der vises på skærmen

48

Kør vej

Enkelt aktive og dobbelte trækkrafthjul

Lukket rækkelinje

49

Båndkabel

Servo motor kontrol

50

Tilstand for flytning af række

Kugleskruelinje, PLC-styring, der vender om

51

Lodret/vandret reguleringshjul

Rullen har R-rille, bærende stål

52

Understøttelse af lukket linje

Modtagelse af i-hjul vedtager mekanisk pneumatisk toptype

53

Spænding i optagelsen

Magnetisk pulverkobling konstant spænding tilbagetrækning.

54

Størrelsesdiameter på modtagende I-hjul (mm)

Kunden skal levere

Kør dynamisk Institut for System / Elstyring

55

Transmission

Der er ingen

56

Værtsdriveren

Motoren driver cylinderen til at rotere

57

Hovedmotor

Motor med variabel frekvens (7,5 KW)

58

Trækkraft

Servo motor

59

Opkørselsmotor

Frekvenskonverteringsmotor

60

Hovedmotorens hastighedskontrol

Omformeren

61

Komplet maskine elektrisk kontrol

PLC-programstyring

62

vise

Berøringsfølsom skærm
