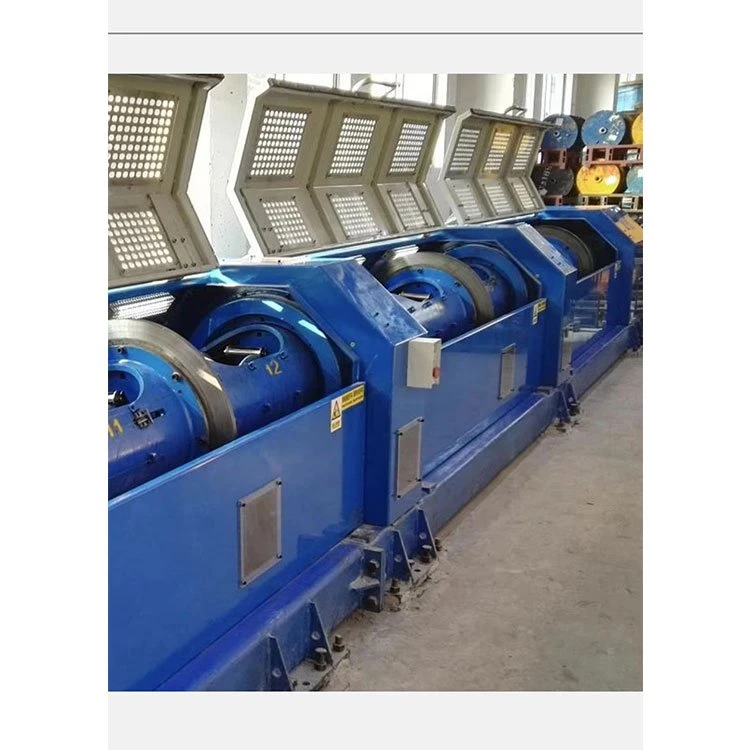

250/12 vandret rørstrandingsmaskine

Serienummeret

Navn på købt udstyr

Overordnede dimensioner

model

Antallet af

Vægten af

1

Højhastigheds rørtwister

Bredde 1000* højde 1300* længde 14800

12/250

5200 kg

Udstyrssammensætning

1, udstyret er sammensat af Central Line, tønde, formning, trækkraft, tilbagetrækningslinje, elektrisk kontroldel;

Projekt

Serienummeret

Udstyrsstruktur

Funktionskrav og parametre for enheden

Bemærk

Basen dette arbejde kan og ginseng
Nummeret

1

Trådens diameter før snoning (mm)

0.8 til 2

2

Diameter efter snoning (mm)

2.5 ~ 5

3

Drejningsområde (mm)

1-100

4

Udstyrshastighed (RPM)

Maksimal hastighed 1800 RPM, arbejdshastighed 1600 RPM, udstyrs hastighedsjustering kan indstilles password (PLC funktion kontrol)

5

Driftsretning af udstyr

Vendt mod enheden er ledningen på højre side

6

Drejeretning af systemet

S/Z

7

Rørtrådningstilstand

Tråden

8

Ståltrådsstyrkeklasseområde (Mpa)

600 ~ 2800

9

Stop når den foruddesignede meterlængde er nået

Målemåler anvender PLC automatisk stop til målemåler, målerenøjagtighed Mindre end eller lig med 1,5 procent.

10

Udstyret skal stoppe automatisk, når den brudte linje detekteres i området af cylinderlegemet og pressematricen

Udstyret har afbrydelsesstop alarmenhed.

11

LED-belysning er installeret inde i sikkerhedsdækslet

For stødsikre lamper og lanterner skal der være sikkerhedsbeskyttelse på overfladen for at undgå kollision af andre genstande og ståltråd

12

skjold

Hvert I-hjul svarer til et observationsvindue. Det synlige vindue er lavet af hærdet glas, og sikkerhedsafdækningen åbnes fleksibelt op og ned med sømløst stålrør. Maskinen kan stoppes med det samme, hvis den åbnes Mindre end eller lig med 150 mm. Når sikkerhedsdækslet er åbent og ikke låst, kan platformen kun flyttes, men kan ikke startes normalt. Den maksimale støj er 82dB testet i en afstand på 1000 mm fra det beskyttende dæksel

Læg midterledningen ud

Fodertypen

ikke-roterende

I hjuldonkraftsystem

Der er aksel type, bærende støtte mekanisk konstant spænding linje.

Dæmpningssystemet

Brug speciel slidstærk justering af rebfjederskrue

Diameterområde af frigørende I-hjul (mm)

250 (i henhold til efterspørgerens I-wheel-krav)

Inde i cylinderen lægger arbejdshjulet linen

13

I hjuldonkraftsystem

Der er akseltype, lejestøtte mekanisk konstant spændingsudladning, spændingsudsving er mindre end 3N, spændingsområde på 30 ~ 80N.

14

Dæmpningssystemet

Brug speciel slidstærk justering af rebfjederskrue

15

Diameterområde af frigørende I-hjul (mm)

250 (i henhold til efterspørgerens I-wheel-krav)

Cylinder del

16

Antallet af I-hjul i hver cylinder

3 *4 knob =12

17

Type ledningssystem på cylinderen

Installer styrehjulet ved hver bøjning for at passere linen, og sørg for, at stålwiren ikke glider, når linen lægges ud.

18

Indvendig diameter af wolframkarbidmundstykke til udvendig ledningsføring

Gevindmundstykket er lavet af hårdt legeret YG8-materiale med en indvendig diameter på 8 mm. Det fastgøres ved skruestramning og lim for at sikre pålidelig fiksering.

19

Trådudtag Vinkel på trådbakke

Den maksimale vinkel fra trådmundstykket i midten af ​​blomsterpladen til trådmundstykket ved cylindervæggen må ikke overstige 30 grader. Den maksimale vinkel på de to stiplede linjer fra ledningsudløbet på den første tønde til wireindtaget på den sidste løb må ikke overstige 25 grader. Den maksimale vinkel på de stiplede linjer fra trådudløbsdysen på den anden tønde til trådudgangen på skilleskiven må ikke overstige 25 grader. Speciel legeringsmatrice skal installeres ved udløbet eller bøjningen for at sikre, at ståltråden ikke glider fra legeringsmatricen.

20

Cylinderstøtteleje

Stort leje

Mærke NSK

21

Cylinderstøtte store lejesmøring

Fedtsmurt, hvert leje er installeret på lejesædet, driftstemperatur Mindre end eller lig med 75 grader

22

Lejesædestruktur

Duktilt jern.(QT - 400)

23

Vægtykkelse (mm)

Ikke mindre end 12 mm

24

Cylindersystem dynamisk system

Der skelnes mellem stop og nødstop. Normalt stop bør stoppes efter deceleration, hvilket kan opnås ved energiforbrugsbremsning og andre metoder. Normal stopbremsetid er mindre end 20 sekunder, og nødstop bør afsluttes inden for 10 sekunder. Bremseklodser udskiftes nemt efter slid.

25

Trådbakkeramme I-hjullås

Trådbakkerammen er udstyret med akselleje til at understøtte lodret konstant spændingsudlægning, og automatisk justering af udlægningsspændingsanordning for at sikre, at hver stålwire og streng lægger ud jævnt. Justering af dæmpningsskrue til højrehåndsbetjening. Hver trådbakke kan opfylde produktionsbehovet for ø 250 I-hjul.

26

I hjullejetilstand

Vandret støtteledning

27

Jeg hjuldæmpning i trådbakke

Automatisk justering af trådspændingsanordning, sørg for, at hver ståltråd, streng ensartet linje. Jeg hjul på linjen, dæmpning bælte installeret en fjeder, dæmpning spænding skrue justering for højre hånd betjening.

28

Enhed til registrering af brudte linjer

Brudlinjealarm, PLC programstyring.

29

Parallel cylinder design

Tøndelegemet er en ekstern gevindlinje, sørg for, at ståltråden fra udløbet af tøndelegemet til lukkemundingen af ​​pressematricen er ensartet, og at der ikke er noget tværgående bøjningsfænomen, og den maksimale foldningsvinkel mellem udløbsmundingen af tøndehuset og trådpladens udløbsmund må ikke overstige 25 grader.

30

Værtsbasen

Sektion stål plus stål plus beton

31

Spindel drivboks

Spindløst drev

Ind i formområdet
Domænet

32

Hulfordeling af trådbakke

Sæt med 12 huller. Hvert sæt trådtud er lavet af hårdt legeret YG6X-materiale med en indvendig diameter på 8 mm og fastgjort med lim for at sikre pålidelig fiksering.

33

Præ-deformationsapparat

Bajonetinstallation er reserveret og tilpasset i henhold til produktstrukturspecifikationerne

34

Lukkevinkel på pressematricen

25 grader eller mindre

35

Tryklinjeformholderstruktur

Trykfjederen justerer trykket

36

Trykmatricestørrelse

100*50*(25 plus 25) L * B * H (højde: str. 50 efter at to stykker er lukket)

Kan tilpasses

37

Formbase mobil

Linjepresserammen anvender svalehalerillestyreskinne for at justere og bevæge sig fleksibelt

38

Efter deformeren

Tilpas i henhold til produktstrukturspecifikationer

Holdende blyhjul

39

trækkraft

Elektrisk kontrolsynkronisering

40

Trækhjuls diameter mm

460 * 2 ￠

41

Trækhjulstype rille/plantype

U rille

42

Trækhjulsstøttesystem

Lejestøtte

43

Antal slots/Spaltediameter

Artikel 8 til 9 / R3mm

44

Slidshårdhed

Trækhjulsmateriale GCr15, hårdhed Større end eller lig med HRC58-60o

45

Realiseringen af ​​twist distance transformation

PLC trinløst variabel hastighed

46

Målerenheden

Den ene ende af trækhjulet er tæt på kontaktmåleren

47

Elektronisk målerapparat

PLC elektronisk måler, display på displayet

48

Kør vej

Enkelt aktive og dobbelttrækkende hjul

Lukket rækkelinje

49

Båndkabel

Servomotorstyring

50

Rækkebevægelsestilstand

Kugleskruelinje, PLC kontrol reversering

51

Lodret/vandret reguleringshjul

Valse har R-rille, lejestål

52

Lukket linje støtte

Det modtagende i-hjul anvender mekanisk pneumatisk toptype

53

Optag spænding

Magnetisk pulverkobling tilbagetrækker konstant spænding.

54

Størrelse diameter på modtagende I-hjul (mm)

Kunden at levere

Kørdynamik Afdeling for system/el kontrol

55

smitte

Der er ingen

56

Værtsdriveren

Motoren driver cylinderen til at rotere

57

Hovedmotor

Motor med variabel frekvens (18,5 kW)

58

trækkraft

Frekvenskonverteringsmotor

59

Optagemotor

Frekvenskonverteringsmotor

60

Hovedmotorens hastighedskontrol

Inverteren

61

Komplet maskinel styring

PLC program kontrol

62

Skærm

Berøringsskærm
